Антенний модуль RAGE: аналіз характеристик та етапи встановлення

Антенний модуль RAGE: аналіз характеристик та етапи встановлення

Уявіть, що будь-яке завдання – від тактичних операцій до розширення мережі зв’язку – виконується без єдиної втрати сигналу. Саме так працює антенний модуль RAGE: він створює стабільне кругове покриття та витримує найжорсткіші умови експлуатації.

Які ключові характеристики має антенний модуль RAGE?

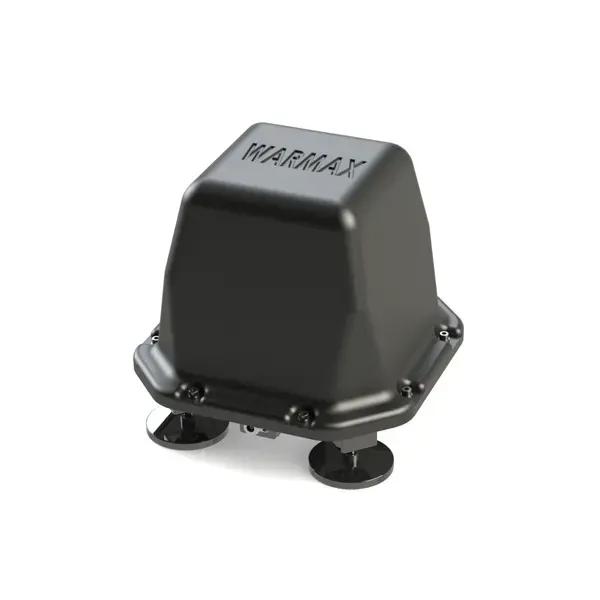

Антенні модулі RAGE оснащені квадріфілярною антеною з круговою поляризацією, що гарантує рівномірний прийом і передачу сигналу. Діапазон робочих частот варіюється від 300 до 1200 МГц залежно від моделі, а VSWR на рівні 1,1-1,3 мінімізує втрати потужності. Конструкція включає антивібраційне кріплення з чотирма спецамортизаторами та чотири неодимові магніти (22 кг зчеплення кожен), які забезпечують надійну фіксацію на металевих поверхнях. Корпус із PE-100, ABS та металевих елементів із захистом IP65 витримує перепади температур і опади, а коаксіальні кабелі LMR-400 довжиною 3 м мінімізують затухання сигналу.

Як відбувається процес встановлення антенного модуля RAGE?

  1. Підготовка поверхні: очищення від пилу та знежирення металевої платформи забезпечує надійну адгезію магнітів.

  2. Фіксація модуля: магніти розташовують рівномірно по кутах базової плити та щільно притискають антивібраційні опори до поверхні.

  3. Підключення кабелів: коаксіальні кабелі LMR-400 прокладають без різких згинів, фіксують кліпсами або хомутами, щоб уникнути зайвої вібрації та перегинів.

  4. Налагодження частот: за допомогою стенда чи антенного аналізатора перевіряють КСХ і налаштовують модуль на потрібний діапазон (наприклад, 500-700 МГц або 900-1100 МГц).

  5. Перевірка стабільності: під час руху на різних швидкостях оцінюють стійкість сигналу та за потреби коригують положення або амортизатори.

Як обрати оптимальну модель антенного модуля RAGE?

  • Діапазон частот: проаналізуйте спектр завдань – для вузькосмугових каналів підійде модель 310-460 МГц, для універсальних рішень – 400-560 МГц, 650-800 МГц або широкий 300-1200 МГц.

  • Умови експлуатації: якщо потрібна мобільність, зверніть увагу на конструкції з посиленим антивібраційним кріпленням; для стаціонарних об’єктів досить базової версії з класом захисту IP65.

  • Чутливість і підсилення: для роботи в умовах інтенсивних перешкод обирають модулі з найнижчим VSWR і максимальним коефіцієнтом підсилення.

  • Комплектація: стандартний набір включає антикорозійні магніти, амортизатори та кабелі LMR 400, але для специфічних задач можна замовити удовжені кабелі або спеціальні адаптери.

Висновок

Антенний модуль RAGE поєднує передові технології кругової поляризації, посилене антивібраційне кріплення та широкий діапазон частот, що робить його універсальним рішенням для систем РЕБ та телекомунікацій. Правильний підбір моделі, якісний монтаж і налаштування гарантують оптимальну роботу в найскладніших умовах, а міцний корпус і магнітне кріплення забезпечують довгострокову експлуатацію без перебоїв.

Джерело: https://angar7.com/anteny-ta-pidsyliuvachi-syhnalu/modul-rage
